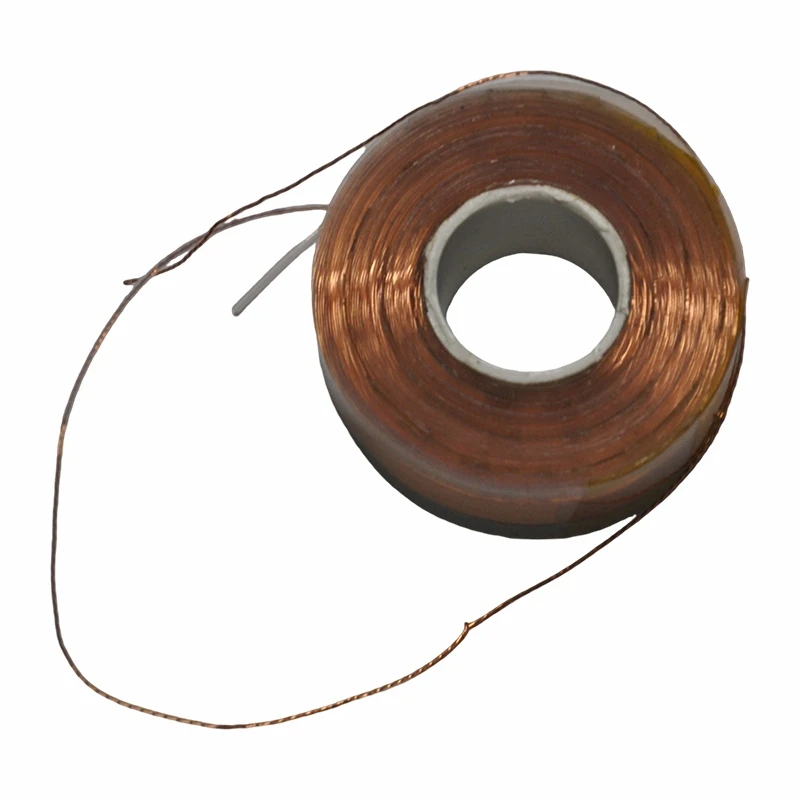

Air Core Toroid

Το δακτυλιοειδές πηνίο πυρήνα αέρα είναι ένα ηλεκτρονικό εξάρτημα που βασίζεται σε μια δακτυλιοειδή δομή, τυλιγμένο ομοιόμορφα με μονωμένο σύρμα (συνήθως 2UEW) σε μη-μαγνητική μπομπίνα (ή χωρίς μπομπίνα) και δεν περιέχει μέσο σιδηρομαγνητικού ή μαγνητικού πυρήνα, όπως πυρήνες σιδήρου ή μαγνητικούς πυρήνες. Η βασική του λειτουργία είναι να χρησιμοποιεί την αρχή της ηλεκτρομαγνητικής επαγωγής για την επίτευξη αποθήκευσης ενέργειας, φιλτραρίσματος σήματος, ηλεκτρομαγνητικής σύζευξης και μετάδοσης σήματος υψηλής-συχνότητας. Η αυτεπαγωγή του καθορίζεται κυρίως από παραμέτρους όπως ο αριθμός των στροφών του πηνίου, η διάμετρος περιέλιξης και τα αγώγιμα χαρακτηριστικά του υλικού του σύρματος. Είναι ένα απαραίτητο βασικό εξάρτημα σε ηλεκτρονικό εξοπλισμό υψηλής-συχνότητας και όργανα ακριβείας. Το ονομαστικό ρεύμα κυμαίνεται από 0,1A έως 50A, η επαγωγή κυμαίνεται από 0,1μH έως 5mH (συνήθως μεταξύ 5μH και 1mH) και ο παράγοντας Q μπορεί να φτάσει το 80 ή μεγαλύτερο. Χρησιμοποιείται ευρέως σε εξοπλισμό επικοινωνίας, ηλεκτρονικά είδη ευρείας κατανάλωσης, ηλεκτρονικά αυτοκινήτων και σε άλλους τομείς, και είναι ιδιαίτερα κατάλληλο-για εφαρμογές όπως το φιλτράρισμα υψηλής-συχνότητας, η επικοινωνία ραδιοσυχνοτήτων, η σύζευξη σήματος και η ηλεκτρομαγνητική επαγωγή.

Τα χαρακτηριστικά προϊόντος του σπειροειδούς πηνίου πυρήνα αέρα είναι τα εξής:

• Το δακτυλιοειδές πηνίο του πυρήνα αέρα είναι ένα επαγωγικό τύλιγμα με εμαγιέ σύρμα. Η διάμετρος του καλωδίου βελτιστοποιείται με βάση τις απαιτήσεις ονομαστικού ρεύματος και συχνότητας. Για προϊόντα υψηλής

• Υιοθετεί μια κλειστή δακτυλιοειδή δομή περιέλιξης, με το σύρμα τυλιγμένο ομοιόμορφα και σφιχτά τοποθετημένο. Δεδομένου ότι δεν υπάρχουν μαγνητικοί πυρήνες, πυρήνες σιδήρου ή άλλα μαγνητικά αγώγιμα μέσα, δεν υπάρχει κίνδυνος μαγνητικού κορεσμού.
