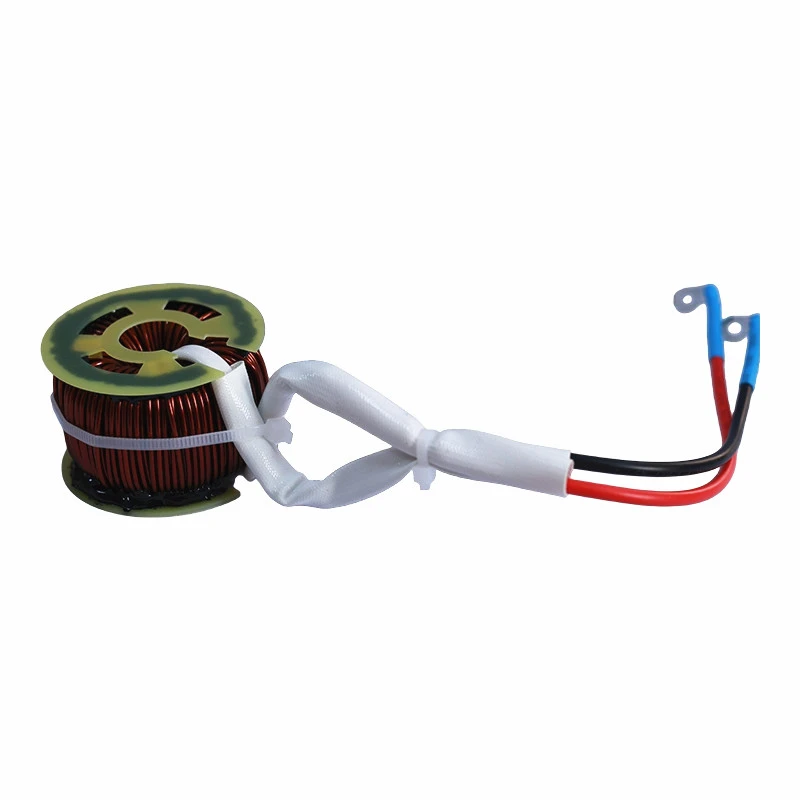

Πηνίο διαφορικού τρόπου λειτουργίας

Ο επαγωγέας διαφορικής λειτουργίας, γνωστός και ως τσοκ διαφορικής λειτουργίας, είναι γενικά κατασκευασμένος από υλικά πυρήνα, όπως πυρήνα σκόνης σιδήρου, σκόνη, μόνιμο κράμα και κράμα σιδήρου-πυριτίου. Είναι ένα τυλιγμένο στοιχείο με ένα ενιαίο σύνολο περιελίξεων, που χρησιμοποιείται κυρίως για την καταστολή της ηλεκτρομαγνητικής παρεμβολής διαφορικού τρόπου λειτουργίας στα κυκλώματα. Διαθέτοντας την ιδιότητα διέλευσης DC και μπλοκαρίσματος AC, πραγματοποιεί λειτουργίες αποθήκευσης ενέργειας, φιλτραρίσματος και διαμόρφωσης σήματος. Ως βασικό συστατικό για την καταστολή παρεμβολών διαφορικής λειτουργίας στη σχεδίαση EMC, μπορεί να σχηματίσει ένα πλήρες δίκτυο φίλτρων EMI όταν χρησιμοποιείται μαζί με επαγωγείς κοινού τρόπου λειτουργίας. Το ονομαστικό ρεύμα του κυμαίνεται από 0,5A έως 100A και η τιμή επαγωγής είναι 1μH~10mH (κυρίως μεταξύ 10μH και 1mH). Είναι μια συσκευή δύο{12}}ακίδων με κλάση μόνωσης έως και κατηγορίας F και άνω. Διαθέτει ισχυρή ικανότητα κατά του κορεσμού{14}, χαμηλή απώλεια ισχύος, υψηλή σταθερότητα και ευρεία συμβατότητα εφαρμογών.

• Ισχυρή αντι-ικανότητα κορεσμού: Ο πυρήνας χρησιμοποιεί μαγνητικά υλικά με εξαιρετική απόδοση κατά-κορεσμού (κυρίως σκόνη σιδήρου και πυρήνες FeSiAl / Sendust). Αυτά τα υλικά διαθέτουν ένα κατανεμημένο χαρακτηριστικό διάκενου αέρα, το οποίο επιτρέπει στην επαγωγή να παραμένει σταθερή υπό συνθήκες υψηλής πόλωσης DC, αποφεύγοντας αποτελεσματικά ζητήματα όπως απότομη πτώση της επαγωγής ή αστοχία καταστολής παρεμβολών που προκαλείται από κορεσμό πυρήνα υπό συνθήκες υψηλού ρεύματος.

• Απλή δομή: Αποτελείται από ένα μόνο τύλιγμα σε έναν πυρήνα, προσφέροντας απλό σχεδιασμό χωρίς πολύπλοκες συμμετρικές απαιτήσεις περιέλιξης. Η εμφάνιση είναι ως επί το πλείστον μια συσκευασία δύο-ακίδων με μικρό μέγεθος. Σε σύγκριση με τα πηνία κοινού τρόπου λειτουργίας, έχει μικρότερη δυσκολία κατασκευής και μεγαλύτερα πλεονεκτήματα κόστους.
